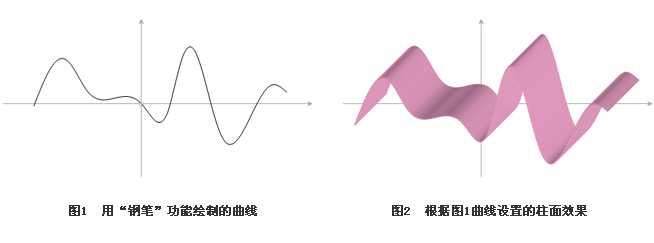

步骤1：在“常用功能按钮”面板中单击“钢笔”按钮，在画布上根据用户需要“绘出”（按住鼠标左键往前轻擦）若干个关键点，则拟合这些关键点曲线将跟随着关键点的出现在画布上，至关键点点击结束后，鼠标在常用属性面板中单击“主选”箭头（黑色）按钮，完成曲线的绘制（图1）。

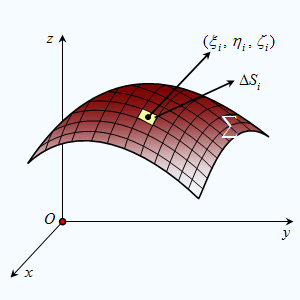

步骤2：用鼠标单击所作曲线，然后在“常用属性设置”面板中选择边框颜色，然后在右侧的“属性设置面板”中单击展开“立体效果”设置面板，将其中的立体开关设置为“开”，将厚度设置为45，单击确定后得到与图1中曲线相应的柱面（图2）。

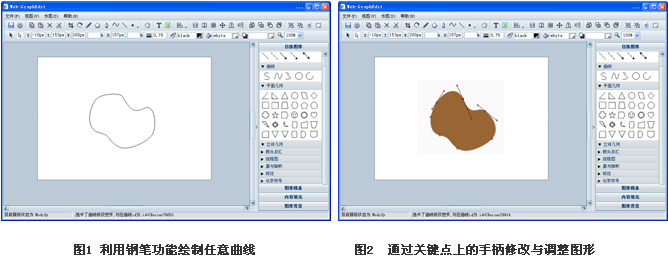

步骤3：如果用户想修改已绘制的柱面，可以单击“辅选”箭头，将鼠标状态转换至辅选状态，此时再单击生成柱面的曲线处，原先拟合该曲线的关键点将显现在曲线上，用鼠标单击曲线上的关键点，则该关键点及其邻近的两个关键点处会出现手柄，用户可利用鼠标通过拖动、转动与移动等方式来修改与调整该曲线所生成的柱面（图3）。

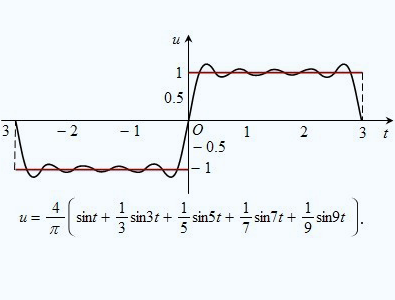

步骤1：在主菜单中单击“作图”菜单，并在下拉菜单中选中“函数曲线”，弹出输入函数表达式的编辑框，切换至“极坐标方程”页面，输入函数表达式及自变量定义区间（图1），单击“确定”，则在画布中输出与函数表达式对应的函数曲线（图2）。

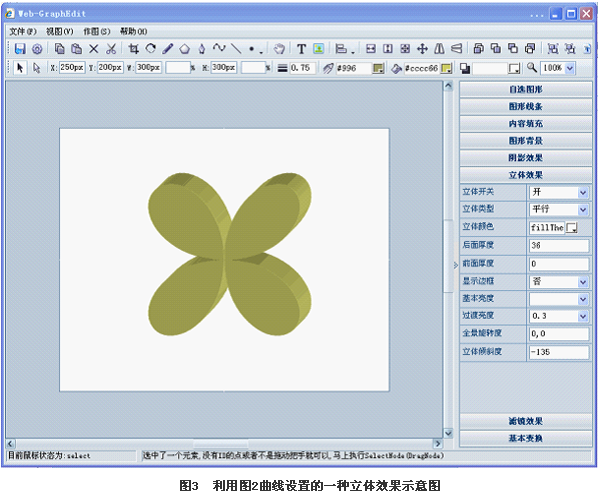

步骤2：单击“主选”箭头，将鼠标转换至主选状态，再用鼠标单击所作曲线，然后在“常用属性设置”面板中选择边框颜色以及填充颜色，最后在右侧的“属性设置面板”中单击展开“立体效果”设置面板，将其中的立体开关设置为“开”，将厚度设置为36，单击确定后得到如图3的立体图形。

步骤1： 在主菜单中单击“作图”菜单，并在下拉菜单中选中“散点作图”，弹出散点作图数据表编辑框，在表中输入如图1的数据，该表的数据支持与Excel表格数据相互复制与粘贴，这样就可以利用Excel表来保存所编辑的数据。选择输出散点图与曲线图，单击“预览”按钮，则在画布上将显示以第一列数据为自变量、第二列和第三列数据为因变量的两条拟合曲线。

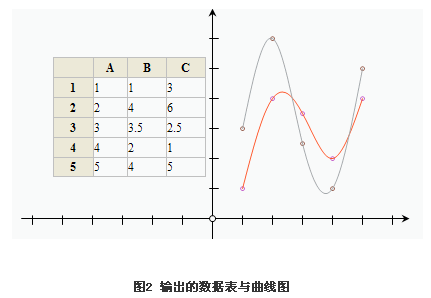

步骤2：如果用户需要调整表中数据，在编辑修改后再次单击“预览”，画布上的曲线也会相应修改，修改完成后，单击“确定”按钮，即可将数据表也输出至画布上（图2），输出后的表格，其数据和表头虽然还可以进行修改，但表中数据的修改与右侧的曲线图无关，因此，输出后的表格数据不要再作修改，但表头和文字说明可以修改。

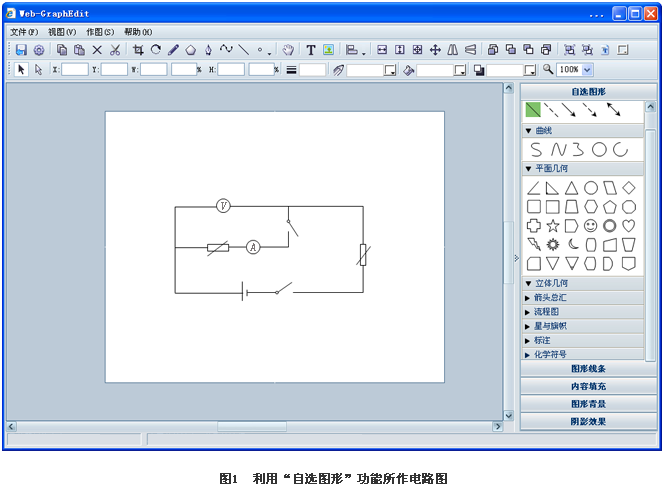

步骤1：在右侧属性设置面板的自选图形中单击“物理-电学”的自选图形框，从中选择所作电路图需要的图形元件，选择相应图形元件的方式有两种，一种是通过双击选中的图形元件，此时该图形元件会显示在画布中；另一种方式是单击选中的图形元件，然后，在画布中指定的位置处按住鼠标左键从左上角拉至右下角，至用户所需合适大小为止。

步骤2：将鼠标切换至“主选”状态，对某个图形元件“框选”或“单击选中”后，可以对所选至画布中的图形元件进行移动、缩放、复制与粘贴等操作，将所选图形元件移动、缩放至合适的位置后，再利用“常用功能按钮”的“直线”按钮绘制或补充所需线条后，即可绘制出用户指定的电路图，最后利用“常用功能按钮”中的“文字公式”标注功能补充相应的标注说明，就完成了如图1所示的电路图。

步骤1：在右侧属性设置面板的自选图形中单击“化学符号”的自选图形框，从中选择所作化学方程式图需要的图形元件，选择相应图形元件的方式有两种，一种是通过双击选中的图形元件，此时该图形元件会显示在画布中；另一种方式是单击选中的图形元件，然后，在画布中指定的位置处按住鼠标左键从左上角拉至右下角，至用户所需合适大小为止。

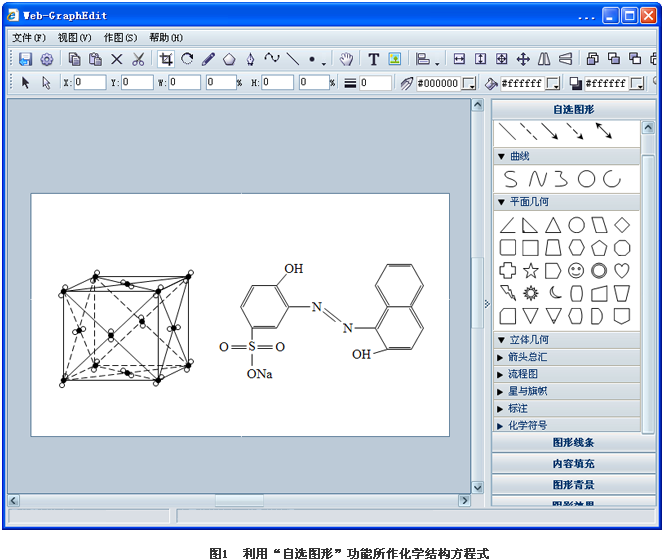

步骤2：将鼠标切换至“主选”状态，对某个图形元件“框选”或“单击选中”后，可以对所选至画布中的图形元件进行移动、缩放、复制与粘贴等操作，将所选图形元件移动、缩放至合适的位置后，再利用“常用功能按钮”的“直线”按钮绘制或补充所需线条后，即可绘制出用户指定的化学结构方程式，最后利用“常用功能按钮”中的“文字公式”标注功能补充相应的标注说明，就完成了如图1所示的化学结构方程式。
